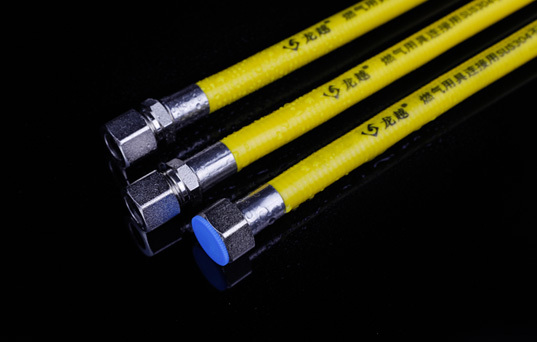

燃气用具连接用不锈钢波纹软管

燃气用具连接用不锈钢波纹软管

  • 所属分类:家庭燃气管道
  • 浏览次数:
  • 发布日期:2020-07-24
  • 产品说明
  • 产品应用
  • 安装步骤
  • 打压步骤

产品名称:燃气用具连接用不锈钢波纹软管

规格型号: 13.5 / 15.8 / 16.8 / 20 / 25

产品颜色:黄色/本色

原料选用:304不锈钢+PVC阻燃层

使用温度:常温

使用压力: 1.25Mpa。

安装方式:铜件连接


产品简介

燃气输送用不锈钢波纹软管是由环形不锈钢波纹软管和阻燃、耐紫外线软质PVC挤塑成型,是一种新型室内天然气、液化石油气管道输送用软管。


产品特点

使用安全可靠:管体采用奥氏体不锈钢304或304L材质,抗老化性强,耐腐蚀性好,安全使用寿命可达50年以上;管体柔韧性好,弯曲性能优良,可大大减少弯头管件,Z 大限度减少连接泄漏点;管体具有补偿性,可有效消除热胀冷缩、建筑物不均匀沉降等因素影响燃气管道安全运行的隐患;管体包覆阻燃、耐紫外线软质PVC,有效保护管体。

安装便捷美观:适用于明装、暗敷、暗埋等安装方式,可满足用户各种安装使用要求;软管长度可按照需要任意截取,工具简单携带方便,安装操作快捷;适合新装修用户管道预设安装,也适合已装修用户管路改造安装。


运用范围
本产品主要应用于壁挂炉、燃气灶具天然气输送连接。


燃气用具连接用不锈钢波纹软管

注意事项

1、施工安装前,所有管道元件均应保存在清净、干燥的场所,确保器件不被破坏。

2、软管在未安装前严禁弯曲,避免多次弯曲造成包覆管的非正常损坏,同时不得进行强行拉伸重物锤击见图。

3、软管安装时如需弯曲,弯曲起止点距软管接头处应有不小于4-5倍公称尺寸直管段,弯曲半径R不应小于2倍的软管直径。(见下图和表4)

4、软管在使用时严禁作为接地电极或作为电气设备的接地系统的地线。

5、软管如在强地震环境、超高温环境下使用应与当地燃气管道管理部门进行联系.采取必要措施确保软管使用安全。

6、产品拆箱后应与鹱箱单核对产品规格与数量.并检查在运输过程中可能发生的意外损坏现象。

7、软管需由燃气专业人员安装。

8、切管器切管时应注意管口要平整,无裂缝、毛刺、凹陷、缺损、扁平等缺陷.以免损坏密封圈而产生的漏气现象.如果有缺陷.一定要重新切割后再连接。

9、在切管、剥离被疆层时.一定要使用专用工具(如:切皮器、割管刀、砂轮片、锉刀等)。

10、埋在墙壁内的配管Z好使用防护管,在有可能披钉打的部分一定要使用防护板。

11、快速接头可多次使用,但密封垫不可再次使用。

12、敷设在起居窒(厅)、走道内的燃气管道不宜有接头。

13、暗埋的波纹软管必须在气密性试验合格后方可填埋。波纹管不应与各种金属和电线相接触,实在无法避免时.应用绝缘材料隔开。

14、软管耍避免遇水、避免锋利物划伤护套和波纹蕾体。

15、禁止在有振动或冲击的场所安装使用;禁止暗埋在浴窟下面。

16、严格按照“城镇燃气室内工程施工与质量验收规范CJJ94-2003外.尚应符合国家现行有关标准的规定。


安装步骤

A、软管和卡波式快速接头连接方法

1、剥离可埋管被覆层,在可埋管前端约12波纹处(15A管约50mm),使用专用的剥皮器逆时针方向轻轻旋转2-3圈,使PVC被覆层断裂。

2、切割波纹管,使用专业切管器,在保留3个波纹的位置切割波纹管。切割后的端面要求齐整、无毛刺、凹痕、缺损、椭圆等缺陷。

3、将可埋管裸露3个波纹的软管插入卡波式接头螺母,将铜卡环由中间预留裂缝掰开一分为二,将两个半圆形铜卡环分别卡住距波纹管端口的第2-3个波纹上,使铜卡环完全包裹住波纹软管。

4、用手拿住卡波式快速接头,使用轻微的力度,垂直向上拉动快速接头,使两只铜卡环进入卡波式快速接头尾部指定位置,然后装上转换接头。

5、用扳手拧紧螺母和快速接头连接部位,直至到位,整个卡波式快速接头安装过程结束。

6、丝口连接燃气阀门及配件。


B、软管和敲波式快接连接方法

1、取非定尺燃气波纹管,按所需长度切割波纹管。

2、确保软管切割后波纹端面平整无毛边并符合要求,将快速接头套在软管上见下图。

3、将裸露3个波纹的软管放入平口器内,并确保放到位,并关上平口器

4、用榔头垂直方向向平口器敲2至3下(见下图),注意:用榔头敲过之后的波纹管端口必须平整。

5、将两个铜卡片分别夹住波纹管端口下的第一个波纹见下图。

6、滑动螺帽至铜卡片处,卡住铜卡片即可,在装入密封垫片,即可连接阀门或者其他配件。
